10 GHz bakens 2023 1e goede tropo UHF VHF 2024




zomer 2023 ontvangen 10GHz bakens, PI4 mode werkt zeer goed op de meestal niet T9 signalen die door doppler vervorming schor klinken als aurora . PI4 decode met MSHV heeft geen enkele moeite met het decoderen PI4 ,maar het automatisch verzenden naar PSK-reporter van PI4 decodes werkt niet!
FT8 decodes worden wel op PSK reporter zichtbaar

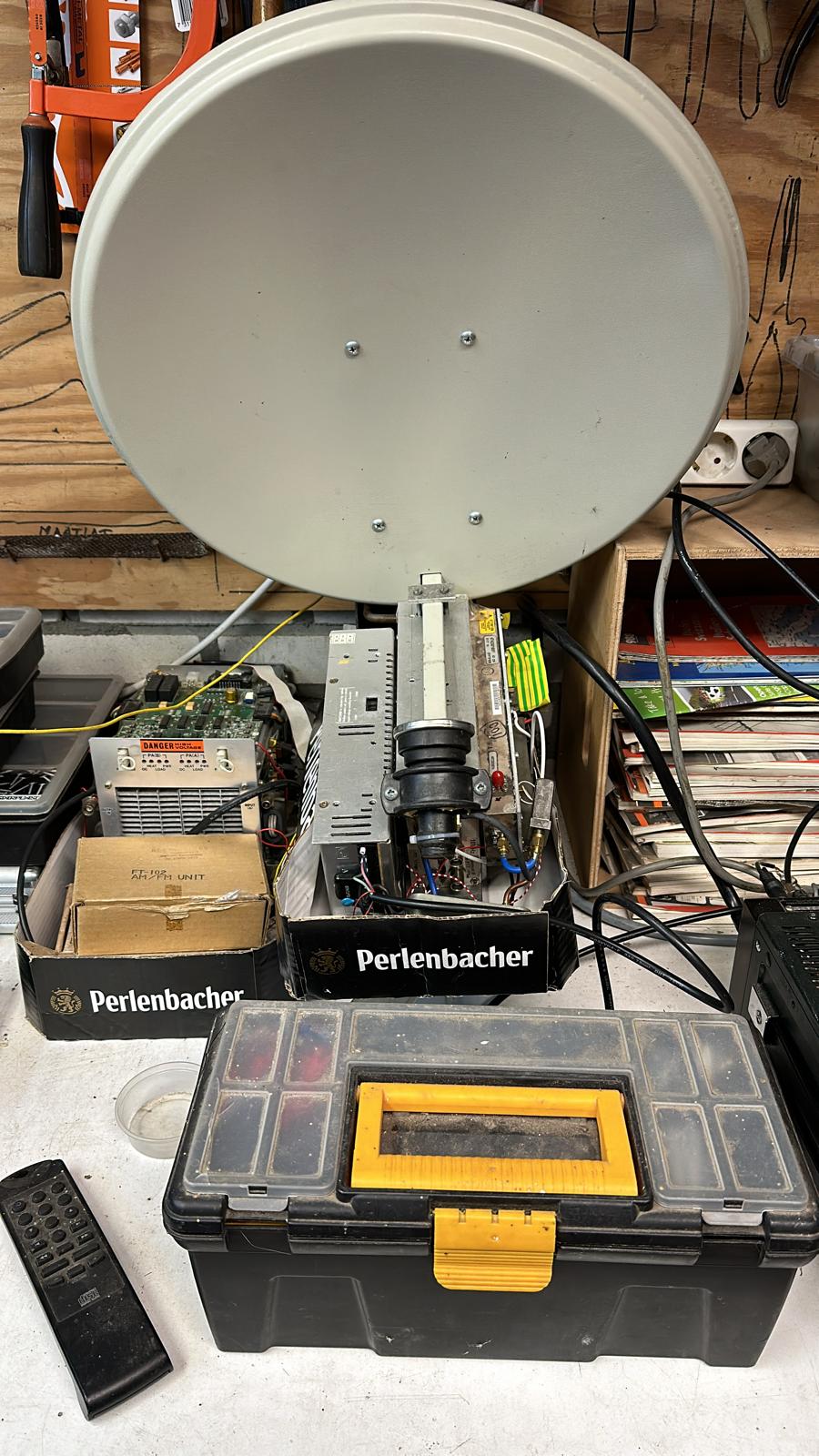

10GHz 5W 40cm DEM XVTR + LNB-part  preamp momenteel in werkplaats opslag
Zo licht mogelijk de 40cm schotel is gemonteerd op de Alu-doos van de DEM Down East Microwave 10G XVTR links daarvan de 12.5V sm-voeding rechts  het 10G 7Watt(max?) blok in een massief messing behuizing 4 traps strip  max 0.5mW sturing met een dun kabeltje verzwakking van 1mW uit de DEM   (de doos links, een HF PA die hoort hier niet bij ) . Het is op een mastklem van een Sat. schotel gemonteerd. Een tijdje in de mast op ca 19m met een huisvuil zak erover gehad , maar helaas door kraaien lek gepikt en door regen en wind moest het weer uit de mast. alles werkt weer maar een betere bescherming is nodig.

Afgelopen dagen OY6BEC IP62 1260km langdurig te horen op 144 en 432.400 MHz

OY9JD met FT8 2-weg   op 70cm en 2m met op 70cm de IC7100 + mast preamp 40W -3dB kabel netto 20W op 70cm tot +9 ontvangen
