| Alu case 18 x 12 x 25 .Computer fan at the back . Airflow forced
through the relative small heatsink over bottom opening. 12V option over the feedline to RF
design LNA at the antenna. Micro Keyer2 interface to the IC706, the Nano sequencer in this case is extra not needed set to 20mS. PTT is controlled by the Nano. |
Mijn 2m BLF188XR PA project lag hier langere tijd te wachten maar is nu in bedrijf.
De basis is een Dutch-RF-Shop pakket. De behuizing heeft dezelfde maten als eerdere gebouwde 2x MRF186 200W 144 PA eBay.
Er moest nog een LPF met SWR brug bij die ik vond op eBay. Dat is een lastig gemis bij veel PA PCB ontwerpen LPF en SWR brug op de PCB geïntegreerd scheelt een hoop werk.
De Chinese 100W MRF186 PCB en MRF300 PCB is wel compleet.
De besturing word gedaan door de Arduino Nano in een RF afgeschermd doosje.
De relais zijn type 24V Omron G2 16A contacten 2 parallel
De voeding EFOR Nokia sm- 45-54V regelbaar 26A vrij groot maar zonder ventilator.
De spanning is met een trimmer instelbaar , er zijn meer trimmers maar zonder documentatie.
Geen RFI merkbaar en de nul last is slechts 1.5W Dat is
voor SM-Voedingen niet vanzelfsprekend ik heb een 27V 1,5kW die in
nullast al zeer heet word. Voor de 12V gebruik ik een stepdown die moest
wel ingeblikt omdat er sterke VHF ruis af kwam, maar ingeblikt en met
L/C filters volkomen ruisvrij.
Ingesteld op 45V standby 13W op de Netvoeding belasting meter. Met ca 0.5 tot 0.8A rustroom
ca
75W. Aan de PA ingang een 50R dummy met RF sensor. Het
grootste deel van stuurvermogen gaat in deze dummy die ik voor de
veiligheid gebruik. De IC706 heeft zo ca 5W sturing nodig om ruim 400W
te maken bij 500W 960W DC. Het Oled display heeft een eenvoudige
niveau balk. De sketch main loop is zo snel mogelijk gehouden voor de
SWR beveiliging en om de PTT reactietijd kort te houden. Er is een T/R
sequencer in de Arduino. Hier niet nodig want de IC706 sturing loopt via
een Microkeyer2
Het Oled display
gaf aanvankelijk problemen met hangup bij hoog RF niveau. Aan I2C bij de
Oled 2 afsluitweerstanden waren nodig. En aansturen van de BTS50085
werkte niet met een optocoupler deze gate moet een harde 0 hebben om
goed te schakelen, met een IRL510 direct uit de Nano gaat dat goed.
Die
BTS50085 gate heeft in uit toestand zwevend 50V niveau en kan niet
direct door de Nano worden aangestuurd. In uit toestand blijft c.a. 3V "lek spanning" voor de TX-LED is een 4V7 zener in serie nodig.
De uitgangen zijn hoog actief om inschakel pulsen op de uitgang te voorkomen .
Een
temperatuur sensor LM35 moet nog worden toegevoegd Een DS18B20 1 wire
protocol 750ms lijkt me te traag.
De koeling is heel effectief met de enkele 80mm PC ventilator NTC geregeld. De Ventilator op de achterkant maakt overdruk in de kast de luchtstroom word gedwongen door het koelprofiel met veel dunne lamellen naar de opening midden in de bodem (PA0V ).
De
resultaten zijn goed, langdurige lokale QSO op 144310 de uittredende lucht blijft hand warm. PTT via de Nano gaat relatief snel, alhoewel niet
QSK denk ik zoals de timing nu is.
Met
de vorige PA 2x MRF186 ca 200W eBay in precies dezelfde behuizing werd
ik vaak niet gehoord en kreeg naar verhouding zwakke rapporten van S8-9
stations , nu is de rx/tx balans beter.
De
SWR beveiliging is nog niet aangesproken , dat was met de 2x MRF186 wel
het geval speciaal wanneer de LNA bij de antenne mee geschakeld werd.
Dat was nagenoeg over na tussen schakelen van de MicroKeyer2. Bij ANT
alarm, SWR>3, schakelt de BTS de PA voeding uit. Die is alleen
tijdens TX ingeschakeld.
The BLX188xr 144MHz Dutch RFshop long time resting in a box for completion is build.
The result is good although ftb i keep it at about 400W at least i got more reply at my calls.
Now
it is a little better still have to repeat my calls many times at
perfect received stations but at least they can pick me up a little
better. I do not know what power some station are running or what QRM
levels they face. Some just keep calling CQ and do not hear anything
but locals...
 | ||||
| Links boven LPF /SWR extension eBay "1kW 100MHz" aangepast naar 144MHz .Rechtsboven relais 2 x OMRON G2 . Fe core smoorspoel voor LNA 12V over de coax naar antenne. Arduino Nano controller SWR >3 protection ,power switch , sequencer Teko shielded box.i2c Oled display power bar, character based Nano memory too small for graphic image 50R dummy met sensor at PA in .TRX IC706 at 5W (in dummy) over 400W 50%N 45V . Oled I2C 3k9 afsluit R voorkomt "hanging"the Nano controller door RF . 2x OMRON G2 antenne relais. BTS50085 voeding schakelaar, The fan is NTC controlled IRF510. The air out temperature stays well below 50C during longer chats or FT8 |
 |

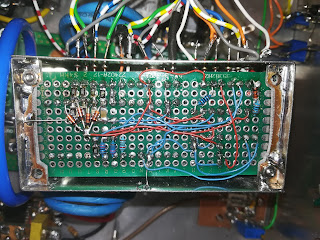

| NANO controller ua7805 12V-5V |
 |
| Step-down to 12V XWST plastic type is one of the few that can handle >50V input. Short protected but to be HAM proof it needs a shielded box to get rid of high VHF noise, using feed-trough C's and a Teko RF closed box 100% noise free, without it was 5 6 S units noise. Is perfect now, short circuit protected and absolute RF quiet 12V at coax line for LNA. |
Regarding the noise generated from the PA. I recommend a simple test.
On a dummy load switch off and on the PA, to check noise generated from your PA
I my case at first test, high VHF noise from the original unshielded XWST 12V step down.
 |
| PA 54V (set to 45V ) 30A no RF or audio noise no fan. |
| standby 12W , 18W inclusive LNA this type eBay grid power meter display has a wrong reading angle it is only readable from below .. |
