SO2Rduino SO2R met Aduino OTRSP K1XM Paul Young

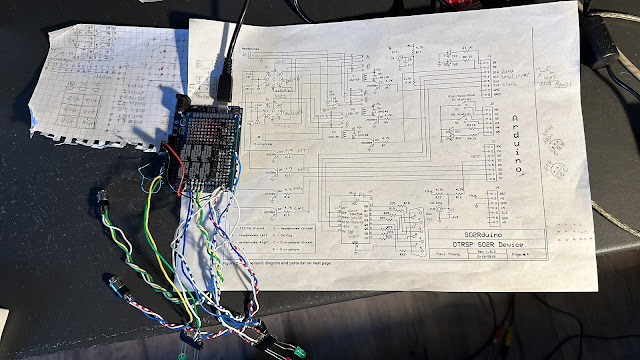

 Prototype  SO2R systeempje  de 5V relais had ik liggen  hebben slechts 1 wissel daarom  6 relais gebruikt.  het type TQ2R 5V zou het kleinst geschikte type zijn met 2x wissel, maar daar had ik maar 1 van.

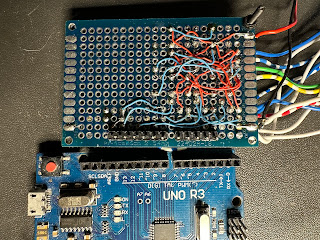

 Overigens het bedraden hiervan aan de onderzijde nogal priegelwerk op een prototype experimenteerbord er zijn veel verbindingen.

 Hier alleen de Hoofd telefoon  omschakeling met 3 x  3.5mm stereo connectors en dat werkt voor CW met N1MM als logger in SO2R mode prima tijdens de 1e testen.

De 8 pol DIN connectors  gebruik ik niet dat is Transceiver hardware afhankelijk
De USB is hier de interface naar de set en N1MM

de U1 shiftregister expansie I/O heb ik nog niet gebruikt.

Het voordeel van deze Arduino oplossing is dat de PC verbinding via USB  port gaat , bij ander commerciële  SO2R  oplossingen die ik zag gaat dat via hardware.

Ik gebruik voor de CW test nu alleen de audio omschakeling meer is eigenlijk niet nodig

N1MM in SO2R mode starten  het handigste is een snelkoppeling maken naar N1MM  deze op bureaublad plakken als snelkoppeling naam aanpassen naar N1MM SO2R

het voordeel hiervan is dat de instellingen van andere N1MM koppelingen  hun eigen configuratie.ini blijven houden dit geld ook voor N1MM gebruik met andere sets



N1MM SO2R snelkoppeling

De instelling voor N1MM  was nog wel een punt

Belangrijk bleek dat voor de K3 die voor CW en T/R en Cat dezelfde com1 gebruiken

alleen voor de K3 moeten RTS = T/R of PTT en DTR =CW  ingesteld

Ander comports moeten RTS en DTR =0 hebben.

CW van de Flex gaat via de interne WINKEY hier op com13

De Flex genereert 10 virtuele comports

 waarvan Com8 voor Cat en Com 13 voor Winkey hier gebruikt zijn

de andere 10 virtuele comports gebruik ik niet nog niet?

Het is niet de gemakkelijkste set...

SO2Rduino is hier op COM7 terecht gekomen , in N1MM COM7 CW/other aanvinken dat set linksonder een klein dropdown kiezen voor OTRSP protocol

Dat is het "simpele" OTRSP van K1XM protocol waarmee N1MM met beide sets communiceert   voor de SO2R functie o.a. N1mm heeft dan 2 invoer velden voor set 1 en set2  en het is dan o.a. geblokkeerd om beide sets op dezelfde band te laten werken.

Verder heeft N1MM onder configuratie nog diverse opties bij SO2R staan die ik nog nader moet bestuderen,

Met de oudere? versie 2.12.1 kan de Maestro niet tegelijk met N1MM  werken of dat met de nieuwere wel kan om's zeggen van wel maar de Flex documentatie over verschillen in software is nogal vaag

Set1 is de K3 met de CAT via COM1 op mijn PC zoals ik dat al jaren gebruik eventueel kan een USB FTDI rs232 ook worden gebruikt

Set2 is een Flex6500 met nog de oudere software 2.12.1  de Maestro moet offline zijn en de CAT

Hier staat de informatie  https://www.k1xm.org/OTRSP/
