Nieuw seizoen 2023 23cm weer QRV

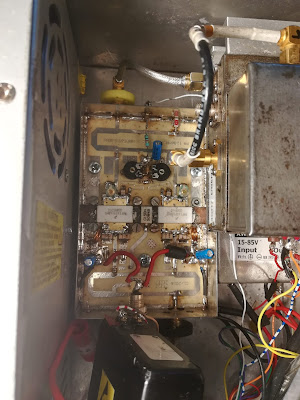

1 van de 2 MRFE6S9160 was defect  beide vervangen moest nog een keer omdat 1 van de Fets dead on arival was .  output is weer behoorlijk De aangepaste DB6NT met TCXO l.o. 1050MHz  en SKY LNA
met de 1.5W sturing uit DB6NT ca 100W rf  , ja de flux resten zijn niet helemaal verwijderd maar dat heeft geen nadelig effect de hele XVTR zit in een Alu doos van 20x12x24cm inclusief 27V 400W voeding, intern getectyleerd. Eronder een relatief klein koelprofiel met uitwendig een 12V ventilator nodig voor warme dagen.

Richting koppelaar SGV meting in de coax tussen PA en relais, NARDA 2 lusjes van ca 10mm onder de coax mantel 2x 1n4148 de normale diode zijn heel goed bruikbaar op 23cm

Kastje net gemaakt beneden hier komt de CAT5 stuurkabel binnen met PTT SWR  temperatuur sensor PA stroom indicator van de BTS50085 p28V power switch .. overigens nu het in de mast zit is de Ishunt aansluiting voor de stroom meting plotseling weer afwezig i.f is 146 -148 uit de IC706 over 30m rg58 0.5W rf IC706 L.P. is goed





OP het moment dat de Oostenrijkse AT  publiceert dat de 23cm band in OE beperkt word tot 10W en max 15kHz BW ... ben ik weer QRV  de 23cm/ 1.3GHz  band komt steeds meer onder druk te staan.
De NAC op de 3e dinsdag van Maart kon ik weer meedoen  op zo'n avond met matige propagatie toch
redelijk veel verbindingen kunnen maken
22m m a.g. 1,2m schotel met daarachter de XVTR dit concept heeft minimaal transmissie verlies op 1300MHz

NAC 23cm Maart 3e Dinsdag verbindingen

  het ES TEP seizoen was ook weer een beetje begonnen   3 ZS6 stations en V51 kunnen ontvangen op de andere mast met 5ele 6m beam  ZS6NJ ZS6WN in het FT8 log V51 goed sterk gezien tot 0 SNR maar die bleef hangen op 9A7V met rapport ?  en zakte weg  ook was er een Aurora opening SM4AXY LA3BO waren sterk op 50MHz CW  LA3BO ook op 144MHz sterk de afstanden via AU waren erg beperkt het reflectie gebied zat te zuidelijk denk ik
